优景观复(Uniview LED) · 技术说明

发布于 2026 年 9 月 1 日 · 更新于 2026 年 9 月 4 日 · 优景观复(Uniview LED)知识中心:前维护与后维护LED显示屏

LED 显示屏维护与安装

前维护与后维护 LED 显示屏:
您应该选择哪种维护方式?

技术人员正在对壁挂式 LED 显示屏进行前维护
前维护安装: 技术人员从观看侧即可接触 LED 显示屏模组,无需预留永久性后方维护通道。 优景观复(Uniview LED)知识中心
先给答案
当显示屏必须紧贴墙面安装、 嵌入凹槽内,或任何后方维护通道不切实际的位置时, 选择前维护 LED 箱体。 选择后维护箱体当技术人员已能从屏体后方安全进入,且后维护可简化检修、布线或部件更换时,应选择后维护。如果产品同时支持前维护和后维护,不要仅凭箱体厚度做决定:在结构方案获批前,务必核实 LED 模组、电源、接收卡、连接器及外部设备的拆卸路径。
01 / 对比

决策矩阵

前维护与后维护LED显示屏:检修通道有何不同

维护方向影响的是整个安装区段,而不仅是 LED 箱体。在进入详细工程设计前,可用此矩阵缩小选择范围。

决策因素
前维护
后维护
主要检修通道
显示屏正面
显示屏后方
后维护通道
当所有必需检修项目均可从正面操作时,通常无需设置后维护通道
除非安装系统提供了另一条经认可的后方检修通道,否则必须设置
典型墙面条件
齐平墙面、凹槽、大堂形象墙、零售或会议室安装
独立结构、广告牌、屋顶结构、双面显示屏或可进入的后台区域
技术人员作业流程
维护在显示屏前方进行;高屏可能需要升降设备或其他登高设备
维护在显示屏后方进行;需规划后方平台尺寸及安全移动空间
结构影响
可减少对后部检修通道的需求,但框架仍须支持部件拆卸、线缆布设与通风散热
需在屏体后方预留技术人员作业及部件拆卸空间
最佳选择理由
后部检修通道受限或改造成本高昂
后部检修通道已具备,且可优化维护流程
重要提示 不存在普遍适用的“最佳”维护方向。

正确选择取决于具体箱体、可维护部件、现场通道条件及完工安装区段。仅支持 LED 模组前维护的产品,与同时支持电源和接收卡等部件前维护的系统并不等同。

02 / 选型

选型逻辑

从维护路径倒推选择。

先确定技术人员可以在哪里安全作业,再确认所有可维护部件是否都能通过该路径拆卸。

选择前维护设计

当后部通道受限时

对于壁挂或嵌入式LED显示屏,前维护通常是更实际的选择。因为传统的后部检修通道会占用宝贵的室内进深,甚至根本无法搭建。

  • 显示屏需要紧贴墙面或建筑表面安装。
  • 屏体背面在安装后将被封闭。
  • 维护作业可以从观众侧安全进行。
  • 所选型号的LED模组、电源和接收卡已确认支持前维护。
  • 项目团队希望避免设置永久性的后部检修通道。

选择后维护设计

当后部通道已经具备时

当检修平台、马道、后台区域或开放式结构框架已经为技术人员提供了屏后安全通道时,后维护可能是更实际的方案。

  • 结构已提供安全的屏后作业区域。
  • 前维护会中断公共区域,或需要频繁使用高空作业平台。
  • 显示屏为双面屏,或嵌入独立式结构中。
  • 从背面更便于检查线缆和配电系统。
  • 所选箱体的设计支持从背面更换部件。
商业影响

比较完整安装系统的总成本,而不仅仅是箱体价格。在某些项目中,取消后部检修通道可以减少建筑进深和钢结构用量;而现有的后部平台则可以让后维护高效进行,几乎无需额外土建。

03 / 工程

工程视角

四项检查比一个通用的净空数字更重要。

避免将单一的“600 mm”或“800 mm”规则作为通用规格。所需的检修空间取决于产品、拆卸流程、现场要求以及显示屏周围的结构。

01 / 剖面

完成面墙体厚度

箱体厚度只是其中一层。在批准最终剖面之前,还需加上支撑框架、调平余量、线缆弯曲半径、连接器、通风路径、排水(如适用)、外装饰层和施工公差。

应批准剖面图,而不是孤立的箱体尺寸。
02 / 拆卸

部件拆卸路径

确认LED模组、电源、接收卡、HUB板、线缆和紧固件的拆卸方式。技术人员需要有足够的工作空间来解锁、拉出并安全操作每个部件,而不损坏相邻模组。

验证所有维护项目,而不仅仅是LED模组。
03 / 散热

通风与散热路径

不要以为前维护就自动意味着背面无需预留散热空间。高亮度或封闭式安装场景仍可能需要通风、散热或其他针对项目定制的温控措施。

维护方向与散热设计相互关联,但并不等同。
04 / 安全

检修人员通道与断电隔离

应针对预期的维护高度和部件重量规划安全的检修通道,同时明确项目的断电隔离流程以及所需的吊装或防坠落措施。维护完成后,产品安全性能和箱体防护等级必须仍然有效。

维护作业必须在实际安装条件下安全可行。

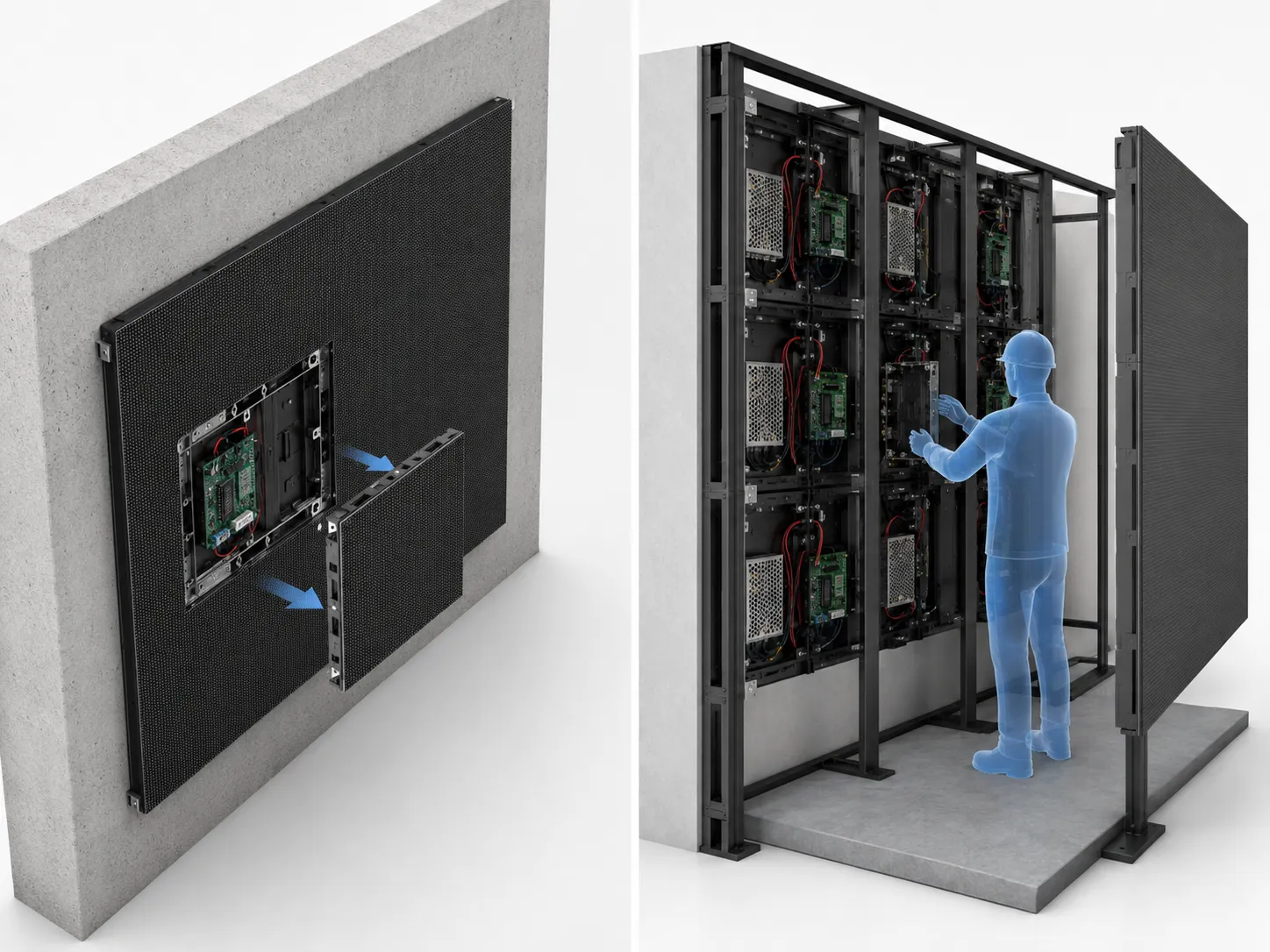

前维护与后维护LED显示屏 检修通道对比工程示意图
两种维护路径的工程示意图:前维护从显示屏正面拆装可维护部件,后维护则需要技术人员在箱体结构后方作业。
需要核实的内容 确认实际的部件拆装空间范围。

图纸应涵盖LED模组、电源、接收卡、线缆、结构件以及检修人员的安全活动空间,而不仅仅是标称箱体厚度。

工程解读

除非具体产品文档有明确支持,否则不要对外发布通用的背面净空数值。

01

为什么这一点很重要

像 600–800 mm 这样的固定净空值,在某些项目的早期规划阶段可以作为参考假设,但不应将其作为通用的LED显示屏规则来呈现。箱体几何尺寸、维护门开启幅度、部件尺寸和现场条件各不相同。

02

更规范的规格书表述

应说明后维护安装需要预留经确认的维护空间,其尺寸应匹配所选箱体和维护流程。在进入加工制造前,须依据产品文档和安装图纸确认该空间范围。

03

对于前维护屏体

即使不需要背面检修通道,也应确认外部配电、控制器位置、线缆端接以及所有安装在LED箱体之外的部件,确保维护路径完整无缺。

04 / 应用场景

应用与实证

根据现场条件选择维护方式,并在实际产品上加以验证。

以下示例引用优景观复(Uniview LED)现有产品页面,说明维护方向在固装、户外和租赁等不同架构中的差异。

室内壁挂安装

前维护通常是最合适的选择。

会议室、零售形象墙、大堂等浅墙体安装场景通常更适合前维护,因为很难为永久性背面检修通道找到合理依据。

户外固装

前后维护兼备有助于保留设计灵活性。

建筑立面和广告牌项目可能需要前维护或后维护,具体取决于结构厚度、背面通道、排水、布线以及检修人员通道条件。

租赁与舞台

两侧均可快速检修,可降低周转风险。

租赁系统需要频繁拆装重建,因此维护方向必须与吊装或堆装方式、后台通道以及场馆的制作流程相匹配。

双面 / 独立式安装

背面通道可能天然具备。

如果结构本身已形成受保护的检修人员作业区,后维护可以高效进行,同时不牺牲可用的室内地面空间。

室内前维护LED屏体与户外后维护LED广告牌维护场景
典型应用对比:浅墙体室内安装通常更适合前维护,而带有现成背面平台结构的户外项目则可采用后维护。
项目准则 在钢结构施工和外包覆板之前,就应确定维护方向。

箱体加工完成后再更改维护方向,会影响箱体厚度、线缆走向、紧固件操作空间、散热通道,以及模组或电源部件的拆卸方式。

产品实证对照表

优景观复(Uniview LED)现有产品示例

系列 应用场景 官方公布的维护方式 工程注意事项
GX 系列 室内固装 全前维护 47 mm 箱体厚度并非安装完成后的整体墙面厚度;钢结构、线缆弯曲半径和散热空间仍需预留余量。
AQ 系列 户外固装 前维护和后维护 AQ3.9 标注箱体尺寸 1000×1000 mm,厚度 83.8 mm,重量 25 kg;最终墙体构造仍取决于钢结构和维护空间。
Falcon 系列 户外固装 前维护和后维护 官方公布箱体厚度为 94.7 mm;维护通道需与建筑立面和支撑结构协调设计。
AS 系列 室内租赁 前维护和后维护 500×500×80 mm 租赁平台,适用于吊装或堆装;实际维护通道仍取决于吊挂系统和后方空间。
如何使用这些示例:这些示例说明,维护方式属于具体型号层面的工程规格,并非某一产品类别的通用规则。订购具体型号时,请务必核对最新发布的数据手册、安装手册和项目图纸。
05 / 核对清单

方案确认前

确定箱体规格前需明确的七个问题。

后方是否具备实际维护通道?

确认建筑完工后,能否在显示屏后方长期保留安全的维护通道。

哪些部件可从各侧维护?

检查模组、电源、接收卡、HUB板、连接器,以及任何外部电源或控制设备。

安装完成后的总厚度是多少?

计算箱体 + 安装框架 + 调平 + 线缆 + 连接器 + 散热 + 排水/包边预留(如适用)。

技术人员能否安全到达维护面?

考虑屏体高度、公共区域通行、梯子或升降设备、维护平台、部件重量及现场维护流程。

所选维护方式是否会影响正常运营?

前维护可能需要临时借用大堂、店铺或会议室通道;后维护可能需要设置永久性技术人员作业区。

具体型号支持前维护、后维护还是两者均可?

请核对最新产品页面、数据手册和说明书,不要默认同一产品系列的所有箱体都采用相同的维护方式。

维护方向是否已在图纸中冻结确认?

在加工制作前,须在已批准的施工深化图上标明维护通道方向、部件拆卸包络空间、线缆走向及外部维护点位。

06 / 常见问题

常见问题

为采购方与系统集成商提供直接解答。

前维护与后维护LED显示屏,哪种更好?

两者并无绝对优劣。当屏体必须紧贴墙面安装或后方无法进入时,前维护通常更合适;当屏后已具备安全的后维护通道、平台或后台区域时,后维护可能更优。最终决策应基于部件可达性、技术人员操作流程及整体安装结构来确定。

前维护LED显示屏是否需要后方净空?

当所有必需的箱体维护均可从正面完成时,通常无需设置传统的后维护通道。但成品安装仍可能需要为支撑框架、线缆弯曲半径、通风、排水、连接器或外部设备预留空间。请根据所选型号确认完整的墙体剖面。

后维护LED显示屏需要多大的后方净空?

并不存在适用于所有LED显示屏的通用净空值。所需维护包络空间取决于箱体厚度、检修门或部件移动范围、技术人员操作空间、结构形式及适用项目要求。请依据所选产品文档和安装图纸确定最终净空。

同一LED箱体能否同时支持前维护和后维护?

可以。优景观复(Uniview LED)部分现有产品同时支持两种维护方式。例如,AQ 系列, Falcon 系列和AS 系列均标明支持前维护和后维护。具体维护通道仍须根据型号和安装方式进行核实。

前维护是否更贵?

箱体设计有时可能带来价格差异,但项目成本应从系统层面评估。在某些壁挂项目中,前维护设计可减少甚至免除后维护通道的需求;若后方已有维护通道,后维护可能仅需少量额外施工。应综合比较箱体、钢结构、墙体厚度、人工、检修设备及长期维护成本。

前维护是否会降低户外耐候性?

并非必然。耐候性取决于具体产品的外壳与密封设计。对于户外项目,请核实该型号公布的IP防护等级,并遵循经批准的维护规程,确保维护后密封件、垫圈和紧固件正确复位。IP防护等级由IEC 60529.

批准壁挂式前维护LED显示屏前,应检查哪些事项?

确认成品墙体总厚度、正面操作空间、部件拆卸路径、线缆走向、通风、外部电源与控制维护点位、结构荷载,以及所选箱体的确切维护方式。仅箱体薄并不能保证成品墙体薄或便于维护。

前维护LED显示屏是否需要后维护通道?

通常不需要,前提是所选箱体允许所有必需维护均从正面完成。安装仍需按已批准的墙体剖面预留结构、线缆、通风及安全余量。

何时应指定采用后维护LED显示屏?

当屏后已具备安全通道,且该通道能让技术人员更简便地接触部件,而不会增加不必要的建筑厚度或运营干扰时,应指定采用后维护。

最重要的设计决策是什么?

在制作支撑结构、外装饰及线缆走向之前,先冻结维护方向,然后针对具体型号核实每个可维护部件的拆卸路径。

最终选型原则

先确定维护方式,再确定屏体结构方案。

当屏体后方无法进入,或后维护会额外增加安装深度时,采用前维护。当屏体后方已具备安全的后维护通道,且后维护能简化维护作业时,采用后维护。若两种维护方式均支持,应选择能让技术人员最清晰地拆卸部件的方案,并在加工制作前将其固化到结构图和线缆图中。
