面向全彩量子点Micro LED显示屏的量子点色转换技术
量子点Micro LED显示屏 是当前实现全彩Micro LED显示的主流技术路线之一，其核心在于以蓝光Micro LED为光源，通过量子点色转换层实现红、绿、蓝三基色发光。
该技术无需为每个像素分别转移红、绿、蓝LED芯片，而是通过图案化量子点色转换层将部分蓝光转换为红光和绿光。2025年的一项研究原型展示了 600 ppi全彩Micro LED显示屏，色域达115% NTSC.
量子点Micro LED显示屏：量子点色转换技术解析
量子点色转换以蓝光Micro LED阵列作为光源，在选定的子像素上方设置图案化红色和绿色量子点转换层。无需转换的区域蓝光保持蓝色，量子点则将蓝光光子转换为窄带红光或绿光。
该方法可简化全彩集成，因为单一蓝光发射平台即可产生全部三种显示颜色。但商业化性能仍取决于量子点稳定性、图案化精度、光学串扰、转换效率、Micro LED良率、背板集成和修复能力。
全彩Micro LED为何难以实现
Micro LED指微型无机LED发光体。常见的工程定义将Micro LED芯片尺寸界定在约50 μm以下，部分商业定义则采用更宽泛的100 μm以下范围。
缩小发光体尺寸并不会自动形成完整的高分辨率显示屏。制造商仍需将数百万个发光体与背板集成，并进行测试、对位、键合、缺陷修复以及成品面板校正。
全彩化还带来额外挑战。传统RGB架构要求红、绿、蓝发光体以极小间距集成。量子点色转换提供了另一条路径：以单一蓝光Micro LED平台为基础，将其部分输出转换为红光和绿光。
量子点色转换的工作原理

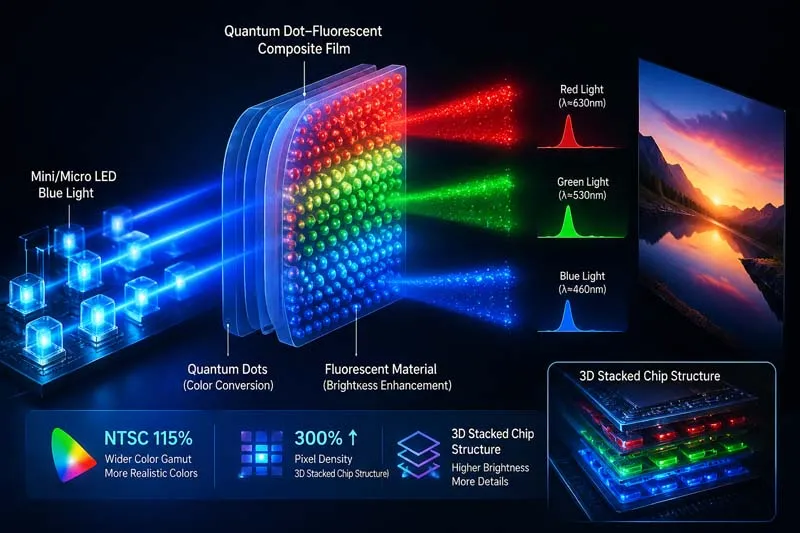

蓝光 Micro LED 光源
蓝光 GaN Micro LED 阵列提供主发光。
红色量子点层
图案化红色量子点吸收蓝光光子，并以更长的红光波长重新发射。
绿色量子点层
独立的绿色量子点图案对绿色子像素执行相同的转换过程。
全彩输出
转换后的红光和绿光与未转换的蓝光结合，形成 RGB 图像。
量子点为何适合全彩 Micro LED
窄发射峰
量子点可产生相对较窄的光谱峰，有助于分离红、绿、蓝三基色，从而实现更宽的色域表现。
波长可调
通过调整量子点材料组成与粒径，可对发射波长进行工程化设计。
单一蓝光发光平台
色转换可减少在每个 RGB 像素上集成三种不同 LED 发光材料的需求。
115% NTSC 结果实际证明了什么
2025 年一项发表于 ACS Photonics 的研究，采用微流控图案化工艺开发出高分辨率红、绿量子点色转换层。
研究人员报道了色转换结构，分辨率约为 1285 ppi和5 μm × 5 μm 的最小转换特征尺寸。这些色转换层与蓝光 GaN Micro LED 阵列集成，构建出 600 ppi 全彩原型.
该原型实现了约 115% NTSC 色域。该研究还聚焦于降低相邻色彩转换区域之间的光学串扰，这在子像素尺寸不断缩小时尤为关键。
量子点色彩转换与 3D LED 堆叠并非同一技术
量子点色彩转换与垂直堆叠 LED 结构是两种独立的工程路径。
色彩转换解决的是 Micro-LED 系统如何产生红、绿、蓝光的问题；三维堆叠解决的是如何垂直集成发光体、驱动或色彩层，以减小占位面积或提高功能密度。
两者未来有可能出现在同一显示架构中，但某一技术路径报道的结果不应自动归因于另一路径。
重要提示：常被引用的 2025 年 115% NTSC Micro-LED 结果，并不能证明三维堆叠芯片结构将像素密度提升了 300%。除非有具体的同行评审来源或已发布的技术文件支持，否则不应使用该数字。
芯片尺寸与像素间距是两种不同的规格
| 术语 | 所描述的内容 | 典型工程解读 | 不要与之混淆 |
|---|---|---|---|
| Mini LED | LED 发光体尺寸等级 | 通常约为 50–200 μm | 成品显示屏像素间距 |
| MicroLED | 微米级 LED 发光单元类别 | 通常小于约 50 μm | 成品 PPI 或每平方米像素数 |
| 像素间距 | 像素中心间距 | P0.7、P0.9、P1.2 等 | 单颗 LED 芯片尺寸 |
| PPI | 每英寸像素数 | 常用于微显示领域 | 仅量子点特征尺寸 |
在直显 LED 显示屏中，像素密度由成品像素间距决定。更小的 LED 芯片可能有助于实现更小的像素间距，但二者并非一一对应，因为走线、电极、黑区、驱动架构、光学隔离和制造公差同样占用空间。
量子点 Micro-LED 商业化仍受哪些因素制约？
量子点（QD）图案化
红色和绿色转换材料必须在极小尺寸下沉积，并保持几何形状与厚度一致。
光学串扰
相邻子像素之间的漏光会降低色纯度，且随着像素尺寸缩小，控制难度进一步加大。
材料稳定性
量子点必须在蓝光照射、高温、氧气和湿气环境下，在所需使用寿命内保持光学性能。
Micro-LED 良率
高分辨率显示屏要求极高的发光单元良率、检测精度和有效的修复策略。
巨量转移
根据架构不同，数百万个微米级发光单元或阵列仍需与背板精确集成。
校正
成品显示屏需要对大量微米级像素进行亮度和色彩均匀性校正。
量子点 Micro-LED 可用于哪些场景？
AR / 近眼显示
当小型显示屏通过贴近眼睛的放大光学系统观看时，超高像素密度具有重要价值。
可穿戴显示
紧凑型自发光显示屏可受益于高亮度、快速响应和小像素尺寸。
小间距专业显示屏
相关的 MicroLED、MIP 和先进封装技术可能有助于未来近距离观看的专业显示系统。
在量子点或 Micro-LED 规格书中应核实哪些内容？
确认“MicroLED”指的是芯片尺寸、封装技术还是成品显示屏。
应查看成品像素间距或 PPI，而不是仅依赖发光单元尺寸。
询问所采用的色域标准：NTSC、DCI-P3、Adobe RGB 还是 Rec.2020。
要求提供量子点材料、转换效率、老化条件和寿命数据。
核实相邻转换子像素之间的光学串扰控制情况。
审查 Micro-LED 的转移、键合、良率、坏点修复和校正方法。
将实验室原型规格与量产产品规格区分开来。
在目标工作条件下验证亮度、对比度和色彩均匀性。
这项研究与商用LED显示屏有何关联
量子点 Micro-LED 研究不应被视为所有商用小间距LED显示屏的规格标准。当前专业LED产品可能根据像素间距、应用场景、维护要求和制造成熟度，采用 SMD、COB、MIP、Mini LED 或其他集成路线。
对于实际项目，应先从观看距离、所需分辨率、亮度、摄像使用、维护通道和运行环境出发，再选择封装技术。
